Как сделать из газели самосвал своими руками Как сделать из ГАЗели самосвал своими руками? Спрос набирают не только услуги большегрузных самосвалов, но и

Как переоборудовать ГАЗель в самосвал своими руками

ГАЗель-самосвал представляет собой стандартное шасси коммерческого грузовика с установленной откидной платформой, которая оснащается подвижным задним бортом. Грузоподъемность машины не отличается от бортовой машины. Малогабаритные самосвалы используются при выполнении спектра работ, где применение полноразмерных грузовиков невозможно или экономически нецелесообразно.

Особенности конструкции и технические характеристики

Официальным переоборудованием ГАЗели в самосвал занимается непосредственно Горьковский автомобильный завод и различные организации. Для постройки техники используются новые автомобили. Владельцы грузовиков с пробегом самостоятельно переоборудуют свои машины, устанавливая специальные кузова или дорабатывая стандартные бортовые платформы. В конструкцию самосвалов вводится гидравлическая система с насосом, имеющим привод от коробки передач при помощи отдельного вала отбора мощности.

Самосвалы на базе ГАЗели оснащаются кузовами с 1- или 3-сторонней разгрузкой. Небольшими партиями выпускаются машины сельскохозяйственного назначения, платформа которых опрокидывается только вбок. Для управления механизмом разгрузки в кабине имеется специальный блок золотниковых переключателей, которые направляют гидравлическую жидкость в разные полости силового цилиндра.

Заводские самосвалы на основе модели Некст оснащаются оригинальной алюминиевой платформой и импортными компонентами гидравлической системы. Базовый вариант обеспечивает 3-стороннюю разгрузку, другие варианты заводом не предлагаются. Для управления разгрузкой используется джойстик, установленный в кабине водителя.

Как переделать своими руками

Владелец может сделать ГАЗель-самосвал своими руками; для этого потребуются материалы:

• стальной швеллер типа 10У или 10П;
• 2-звенный гидравлический цилиндр от тракторных прицепов;
• электрический стартер от легкового автомобиля или грузовика с рабочим напряжением 12 В;
• концевые переключатели сигналов торможения от автомобилей ВАЗ;
• реле управления стартером (от любой легковой машины);
• шестеренный гидравлический насос НШ10;
• шлицевая втулка для привода помпы;
• шаровой распределительный кран типа Д15;
• шкив привода водяного насоса от автомобиля УАЗ (2 шт.);
• ремень привода генератора от легкового автомобиля (2 шт.);
• подшипник передней ступицы от машин ВАЗ 2108/09;
• топливный бак от пускового двигателя трактора;
• различный крепеж.

После подготовки материалов следует разработать схему или чертежи переделки ГАЗели в самосвал. Документацию можно поискать в открытых источниках, поскольку изготовление самосвала из ГАЗели своими руками выполнено не одним десятком владельцев.

Часть подготовленных деталей потребуется доработать или изготовить самостоятельно, поэтому необходимо заранее изыскать токарный или фрезерный станок.

Для привода насоса используется электрический двигатель, но возможно подключить агрегат к коробке передач или штатному насосу гидравлического усилителя.

Для сборки ГАЗели-самосвала своими руками есть пошаговая инструкция с рекомендациями:

1. При использовании гидравлического цилиндра от прицепа требуется обеспечить частоту вращения помпы в 4 раза ниже числа оборотов электрического стартера. Применение цилиндров от полноразмерных самосвалов ЗИЛ или ГАЗ требует увеличения подачи жидкости. В этом случае передаточное отношение подбирается опытным путем.
2. Между шкивами насоса и двигателя устанавливается ременная передача, тип ремня зависит от конфигурации ручья шкива. Возможно использование зубчатых ремней от привода газораспределительного механизма двигателя. Натяжение регулируется при помощи ролика, установленного на эксцентриковой опоре. Допускается применение цепного привода, в этом случае натяжение изменяется изменением числа звеньев цепи.
3. Поскольку шестеренный насос не имеет подшипниковых опор, то он не подходит для использования в механизмах с боковым упором. Для самостоятельного монтажа агрегата требуется изготовить и установить подшипниковый узел. Аналогичные элементы требуется изготовить и для электрического стартера. При установке узлов без доработок они быстро изнашиваются.
4. Из швеллера необходимо изготовить лестничную раму, на которую будет опираться стандартная бортовая платформа кузова. На раме требуется предусмотреть силовую поперечину, к которой крепится шток гидравлического цилиндра. Противоположная сторона устройства фиксируется на отдельном кронштейне, который приваривается или крепится болтами к раме грузовика. Взаимное расположение кронштейна, цилиндра и рамы кузова должно обеспечить подъем платформы на угол не менее 50°.
5. Чтобы сделать самосвал из ГАЗели, потребуется установить на задней части рамы специальные серьги, в которых размещаются опоры грузовой платформы. Механизм должен быть прочным, чтобы выдерживать вес кузова с полной нагрузкой. Рекомендуется установить в этих точках пресс-масленки, которые позволят проводить периодическое обслуживание узла.
6. На раме автомобиля или кузова требуется установить концевые переключатели, которые используются для отключения питания электропривода насоса в крайних положениях. Места монтажа определяются опытным путем; точки установки не должны размещаться в местах, заливаемых грязью или водой.
7. Для питания электрического стартера необходимо установить отдельную силовую проводку, которая идет к штатной батарее автомобиля. Возможна установка индивидуального аккумулятора в кабине или внутри рамы, что позволит снизить длину кабелей и потери напряжения в них.
8. Между рамами автомобиля и кузова устанавливаются резиновые демпферы, снижающие шум при движении порожнего самосвала. Также устанавливаются направляющие элементы, изготовленные из стального уголка. Детали необходимы для устранения колебаний самосвальной платформы при движении автомобиля.
9. Топливный бак от пускового двигателя используется как резервуар для рабочей жидкости. Узел размещается внутри рамы, соединяется с насосом при помощи металлических или резиновых магистралей. Для заправки используется индустриальное масло для гидравлических систем.
10. В гидравлической системе требуется предусмотреть установку обратного клапана, предотвращающего слив масла из полости цилиндра под давлением. Элемент обеспечивает безопасность эксплуатации, поскольку при обрыве питающей магистрали или выходе из строя насоса не происходит резкого падения платформы на раму грузовика.
11. Кнопка включения втягивающего реле электрического мотора выводится в салон автомобиля. После ее нажатия в гидравлике создается давление, затем требуется вручную открыть шаровой кран, установленный на раме, и начинается подъем кузова. Задний борт платформы предварительно откидывается, при движении с грузом он запирается штатными фиксаторами.

Сколько стоит переоборудование

Самостоятельная установка самосвального кузова на ГАЗель обойдется в 25-30 тыс. руб., не считая стоимости самого грузовика. Существуют частные мастерские, которые выполнят доработку за 45-60 тыс. руб. При обращении в специализированные фирмы цена переоснащения составит 150-200 тыс. рублей и выше. Плюсом таких организаций является официальное оформление переоборудования с выдачей нового паспорта транспортного средства. Цена нового самосвала САЗ 35125, построенного на базе ГАЗель Некст, достигает 1,07 млн. руб.

Как переделать газель на самосвал схема – самосвальный кузов своими руками . Как оформить переоборудование газели в самосвал . Сразу необходимо выяснить, что считается изменением? Это переоборудование транспортного средства, когда происходит устранение из его конструкции некоторых узлов, агрегатов или деталей. … И все-таки, первыми, кто стали выпускать самоопрокидывающиеся кузова с 1904 года, были механики и изобретатели Франц и Лоренц Мейллер. Ну и что, что кузов братьев из Австро-Венгрии поднимался вручную, при помощи лебедки.

Как переоборудовать ГАЗель в самосвал своими руками

Возможно ли сделать самосвал из ГАЗели самостоятельно?

Изобретательные автомобилисты поняли, насколько выгодно иметь ГАЗель в качестве грузоперевозчика или самосвала, поэтому стараются модифицировать модель собственными руками.

В сети можно найти множество уроков и пошаговых инструкций. В данной статье собраны и описаны самые популярные и качественные способы сделать из ГАЗели самосвал.

Следует сразу отметить, что профессиональное выполнение работы могут гарантировать только мастера, которые имеют опыт в данной сфере и хорошо знакомы с нюансами и издержками в работе с автомобилями.

Но, если владельцу ГАЗели от его автомобиля нужно совсем немного, он может испытать свои силы и попробовать собрать самосвал собственными руками.

Теоретически это несложно, ведь множество людей делятся накопленным опытом и выставляют в сети пошаговые инструкции с фото и видео.

Для каждого человека в этих инструкциях может оказаться что-либо интересное, что он сможет использовать в своей работе, и о чем раньше не подозревал.

Какие документы нужны и порядок подачи

Владелец машины должен написать грамотное заявление и подать его в местное ГИБДД.

Чтобы правильно составить заявление, следует сразу пойти в отделение – там должны быть образцы.

Начальник ГИБДД рассмотрит это заявление и установит порядок переоборудования.

Далее владельцу грузового авто вручат перечень организаций, которые имеют право на проведение этой операции.

В этих организациях можно получить заключение о совершенных работах.

Вместе с заявлением на переоборудование нужно подать ряд документов:

• заявление от компании, проводящей переоборудование;
• паспорт владельца автотранспортного средства;
• свидетельство о регистрации авто и ПТС;
• документ, подтверждающий право собственности;
• диагностическую карту и сертификат на переоборудование (копию);
• декларацию об объеме и качестве изменений транспортного средства.

Заявление от компании, которая проводит изменения грузового авто, можно получить уже в конце переоборудования. Диагностическую карту можно получить по итогам проверки автомобиля на безопасность. Только после этого нужно нести в ГИБДД полный список документов. В отделении будет оформлено свидетельство о безопасности грузовика, а также будут внесены изменения в регистрационные документы на автомобиль.

Список документов может измениться. Актуальные данные можно найти в разделе «Нормативные документы» официального портала ГИБДД.

Популярные варианты изготовления

Грузовой автомобиль УАЗ –3303 имеет двухместную цельнолитую металлическую кабину с двумя боковыми одностворчатыми дверцами. В передней части конструкции, под съемной крышкой капота, расположен мотор. За кабиной находится грузовая платформа с откидными бортами. В зависимости от модели, она сделана из дерева или металла. В кузове можно транспортировать груз весом до 1200 кг.

Размеры УАЗ –3303

Технические характеристики автомобиля рассчитаны на эксплуатацию в разных условиях, в том числе и в сельской местности. Многие люди, работающие в агропромышленной сфере, отмечают, что при всех достоинствах грузовика, в нем нет оборудования для выгрузки материалов самосвальным способом. Однако решить такую проблему возможно, если сконструировать самосвал из УАЗа своими руками.

Переоборудование автомобиля с помощью подъемного механизма повысит его функциональные возможности и позволит экономить время на выгрузку кузова. При этом грузоподъемность транспортного средства остается на прежнем уровне.

Существует два варианта, как сделать из УАЗа-3303 удобный для работы самосвал.

Вариант №1

Самый простой способ – уложить квадратный брус под передний борт кузова и закрепить к нему длинный трос, проложенный по всей длине платформы. В этом случае разгрузка грузовика будет осуществляться следующим образом:

• При открытии борта машины трос вытягивают и прикрепляют к какой-нибудь устойчивой опоре, например, к дереву или столбу.
• Во время движения автомобиля вперед брус перемещается по кузову и стягивает груз.

Такой метод хоть и простой, но далек от совершенства, поскольку груз может оказаться в неустойчивом положении.

Приспособление для установки рессор — чертеж

Вариант №2

При самостоятельном конструировании самосвала более надежным способом является установка гидравлической системы на каркас платформы. Несмотря на то, что некоторые компании предлагают готовые комплекты для подъема кузова, сделать такое устройство можно самостоятельно.

Регистрация грузовика с переоборудованием

1. Город: Город-герой Ленинград
2. Модератор
3. Разряд. Еще разряд.
4. 769
5. 1 646 публикаций
6. Имя: Теймур

Предлагают купить ГАЗ-цистерну, все арегаты б/н.

Позже планируется переделка на борт+КМУ Саму цистрену не отдают, только шасси. Для последующего переоборудования неодходимо, чтобы АТС стояло на учете.

В МРЭО зарегестрируют смену собственника, если на площадке предьявить автомобиль без цистерны?

1. 14
2. Имя: Лёшка
3. Members
4. 60 публикаций
5. Город: Белоозёрский (Воскресенский район, МО)

ГАИ регистрирует базовое шасси. Установленное на нём оборудование — краны, экскаваторы — регистрирует РТН 0

1. 769
2. Разряд. Еще разряд.
3. Модератор

План работ

В зависимости от проблемы нужно разработать план, по которому будут производиться дальнейшие работы. В любом случае необходимо замерить каркас, чтобы закупить нужное количество ткани. Если потребуется полностью заменить тент для газели, нужно измерить всю площадь грузового отделения. В среднем используется от 20 до 30 м² ткани на полную замену полотна. После замеров следует докупить прочие материалы — клей, люверсы, штапики, крепления.

Если хотите модернизировать багажное отделение и сделать его просторнее, то понадобится больше материалов. Кроме того, можно сделать откидные боковые стенки, что потребует небольших изменений в конструкции. Придется докупить арматуру, уголки и другие металлические изделия, которые будут нужны для обновления и укрепления каркаса.

Нужно провести несколько видов замеров, докупить детали и инструменты. Чтобы было проще работать, можно поискать готовые схемы и проекты. Когда есть наглядный пример, выполнять большинство работ становится куда проще.

Малый самосвал Газель

Несомненно, когда наблюдаешь как работают карьерные монстры БелАЗ или Komatsu, то всегда ловишь себя на ощущении восторга. Мощь и даже какая-то грация постоянно присутствуют в их кружении внутри своего карьера, отдаленного от цивилизации улья. Но стоит им появиться на дорогах мало-мальски населенного пункта, то не только кур, ворот и высоковольтных опор не досчитаешься. Если такого гиганта запустить в мегаполис, то нужно будет воскрешать Ильфа и Петрова, чтобы описать всю несуразность подобного. Восьми тонным самосвалам тоже тесно в современном городе.

Понятно, когда речь идет о крупном аграрном комплексе, строительном подрядчике или автодорожном предприятии, без больших самосвалов не обойтись. Ведь там речь идет о сотнях тонн свеклы, песка или асфальта. Но если спуститься на землю, то практически в каждом частном или многоквартирном дворе требуется вымостить дорожку, вывезти строительный мусор. Вот тут как раз и не обойтись без малого самосвала. Газели самосвалы очень подходят для подобных ситуаций.

Самосвал Газель часто используется частниками под бизнес для доставки самых различных грузов

Небольшой, маневренный, на борт берет до двух тонн и в каждый двор заедет. Самосвал Газель часто используется частниками под бизнес для доставки самых различных грузов. Возможности заработать на таком автомобиле гораздо больше, чем на бортовом или фургоне. А если между кабиной и кузовом установить манипулятор, то вообще универсальный грузовичок получится.

Характеристики самосвала на базе Газели

Конечно, если сравнивать грузоподъемность бортовой Газели и самосвала на ее базе, то последняя явно проигрывает. Общий вес груза, который может нести серийный самосвал Газель 3302 ограничивается 1,2 тоннами, а у Газели 3302 Бизнес – 1,4 т. Вес самого самосвала всегда больше, чем его бортового собрата.

Увеличение массы автомобиля происходит за счет:

• усиленной рамы;
• дополнительного подрамника для поднимающегося кузова;
• телескопического гидроцилиндра;
• насоса;
• масляного резервуара;
• коробки отбора мощности (КОМ);
• дополнительного поперечного лонжерона, который распределяет нагрузку и подпирает кузов во время транспортировки.

Газель сама по себе рассчитана только на 3,5 тонны максимального веса. Все «навороты» самосвала устанавливаются за счет потери грузоподъемности.

Газель сама по себе рассчитана только на 3,5 тонны максимального веса

Серийный выпуск Газели 3302 Бизнес намного упростил задачу по поиску малотоннажного, компактного и маневренного самосвала. Тем более, что в заводском исполнении автомобиль может опрокидывать груз на три стороны, а не только назад. Боковая или задняя выгрузка задается вручную путем перестановки стопорных пальцев.

Мы свели основные технические характеристики самосвала Газель 3302 Бизнес в таблицу:

Малый самосвал Газель

Несомненно, когда наблюдаешь как работают карьерные монстры БелАЗ или Komatsu, то всегда ловишь себя на ощущении восторга. Мощь и даже какая-то грация постоянно присутствуют в их кружении внутри своего карьера, отдаленного от цивилизации улья. Но стоит им появиться на дорогах мало-мальски населенного пункта, то не только кур, ворот и высоковольтных опор не досчитаешься. Если такого гиганта запустить в мегаполис, то нужно будет воскрешать Ильфа и Петрова, чтобы описать всю несуразность подобного. Восьми тонным самосвалам тоже тесно в современном городе.

Понятно, когда речь идет о крупном аграрном комплексе, строительном подрядчике или автодорожном предприятии, без больших самосвалов не обойтись. Ведь там речь идет о сотнях тонн свеклы, песка или асфальта. Но если спуститься на землю, то практически в каждом частном или многоквартирном дворе требуется вымостить дорожку, вывезти строительный мусор. Вот тут как раз и не обойтись без малого самосвала. Газели самосвалы очень подходят для подобных ситуаций.

Самосвал Газель часто используется частниками под бизнес для доставки самых различных грузов

Небольшой, маневренный, на борт берет до двух тонн и в каждый двор заедет. Самосвал Газель часто используется частниками под бизнес для доставки самых различных грузов. Возможности заработать на таком автомобиле гораздо больше, чем на бортовом или фургоне. А если между кабиной и кузовом установить манипулятор, то вообще универсальный грузовичок получится.

Характеристики самосвала на базе Газели

Конечно, если сравнивать грузоподъемность бортовой Газели и самосвала на ее базе, то последняя явно проигрывает. Общий вес груза, который может нести серийный самосвал Газель 3302 ограничивается 1,2 тоннами, а у Газели 3302 Бизнес – 1,4 т. Вес самого самосвала всегда больше, чем его бортового собрата.

Увеличение массы автомобиля происходит за счет:

• усиленной рамы;
• дополнительного подрамника для поднимающегося кузова;
• телескопического гидроцилиндра;
• насоса;
• масляного резервуара;
• коробки отбора мощности (КОМ);
• дополнительного поперечного лонжерона, который распределяет нагрузку и подпирает кузов во время транспортировки.

Газель сама по себе рассчитана только на 3,5 тонны максимального веса. Все «навороты» самосвала устанавливаются за счет потери грузоподъемности.

Газель сама по себе рассчитана только на 3,5 тонны максимального веса

Серийный выпуск Газели 3302 Бизнес намного упростил задачу по поиску малотоннажного, компактного и маневренного самосвала. Тем более, что в заводском исполнении автомобиль может опрокидывать груз на три стороны, а не только назад. Боковая или задняя выгрузка задается вручную путем перестановки стопорных пальцев.

Мы свели основные технические характеристики самосвала Газель 3302 Бизнес в таблицу:

Стоимость создания самосвала из ГАЗели

Если говорить о расценках, стоит отметить, что самостоятельное проведение работ обходится значительно дешевле, ведь затраты касаются только расходных средств и необходимых деталей.

Средняя цена на услуги создания самосвала из ГАЗели варьируется от 60 до 100 тысяч рублей.

Самостоятельное создание самосвала обойдется примерно в 20 тысяч, при условии, что будут приобретаться качественные, дорогие и новые детали. Весьма ощутимая разница.

Особо продвинутые пользователи рекомендуют полностью переделывать минусовые провода на раму и двигатель, ведь при активной эксплуатации они могут попросту сгореть. Для того чтобы этой неприятности не случалось, необходимо ставить более толстые провода.

Чтобы на кнопку подъема кузова не было никакой нагрузки, рекомендуется ставить качественный соленоид, который будет выполнять функции реле.

От гидравлической муфты зависит фиксация кузова, поэтому следует поменять пружину на более слабую. Такое решение позволит поднимать до двух тонн чистого веса.

Из следующей статьи можно узнать, как выбрать электрический культиватор для дачи.

Как происходит удлинение ГАЗели: основные этапы

Перед началом работ всегда составляется техническое задание, выполняются необходимые инженерные расчёты.

Помимо этого, с колёсной базы демонтируются все лишние элементы:

• Имеющаяся надстройка;
• Электропроводка;
• Карданный вал;
• Топливные магистрали;
• Тормозная система и гидравлика.

ГАЗель фиксируется, выполняется блокировка колёс, под несущую раму заводятся специальные упоры.

Резка рамы

На этом этапе используется газоэлектросварка. Предварительно на швеллер наносится разметка. В идеале, рама разрезается ближе к заднему свесу: здесь в районе крепления глушителя предусмотрены заводские отверстия. Делается разрез максимально аккуратно: начиная с нижних рёбер.

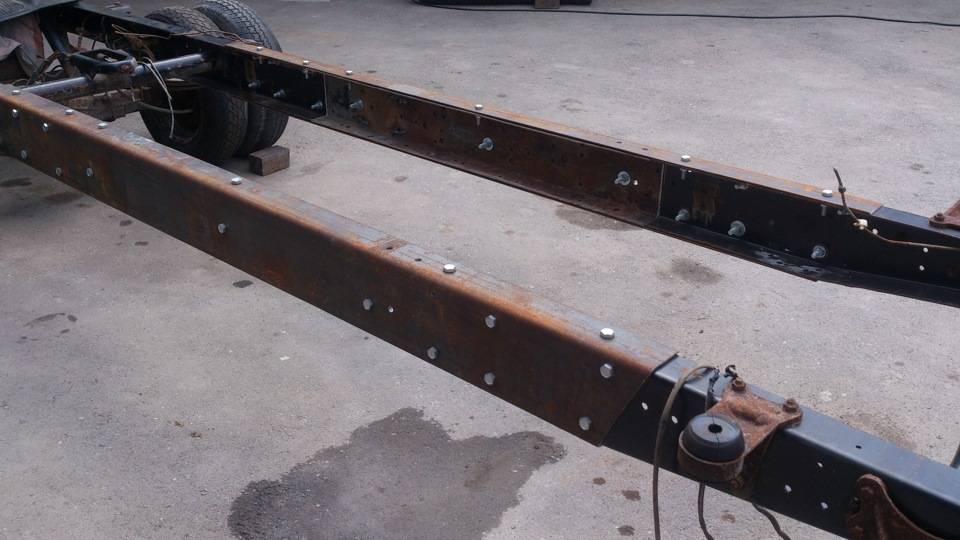

Установка комплекта для удлинения ГАЗели

Это стандартный набор пластин, где заранее вырезаны отверстия под крепёж. Такие вставки по размеру немного превосходят штатную раму, поэтому просто надвигаются на швеллер.

Крепление выполняется разными способами:

• Сварка;
• Болтовое крепление;
• Заклёпки.

Какой из перечисленных вариантов надёжнее, рассмотрим позже.

Монтаж заднего свеса

Здесь всё просто. Мастера снимают заднюю поперечину, увеличивают раму вставками для удлинения ГАЗели. После этого задняя балка монтируется на своё место. После этого, на раму устанавливаются все демонтированные ранее элементы.

Можно ли заканно сделать из бортового в самосвал

О безопасности колесных транспортных средств» (далее по тексту — Технический регламент).Техническим регламентом дано следующее определение внесению

фургон надо переоформить в бортовую,все уже стоит,чо дальше,во МРЭО не прорвешься с вопросом

В соответствии с приказом МВД России № 1240 от 7 декабря 2000 года при переоборудовании транспортного средства возможно два варианта оформления: Если конструкция транспортного средства не претерпевает значительных изменений в сравнении с базовой конструкцией, такое переоборудование не требует заключения и называется простейшим.

Шаг 1. Написать в отделе ГИБДД по месту регистрации автомобиля Заявление о возможности внесения изменений в конструкцию транспортного средства. При этом необходимо предоставить автомобиль для осмотра.

Например, изменение типа кузова грузового автомобиля не связанное с заменой рамы (установка взамен бортовой платформы фургона, цистерны, самосвального оборудования и т. д.) , установка дополнительного оборудования (топливных баков, грузоподъемных бортов, лебедок и т. д.) . Единственное общее требование для данного вида переоборудования – все, что устанавливается на автомобиль должно быть сертифицировано в составе данного типа транспортного средства, то есть на автомобиль ЗиЛ устанавливается все только от автомашины ЗиЛ, и т.

д. Для оформления такого вида переоборудования

Рекомендуем прочесть: Норма расхода масла на 100 л топлива для тракторов

Примеры создания самосвала из ГАЗели

Для осуществления задуманной цели подойдет и старая ГАЗель. Мастеру понадобятся: подъемники, домкрат, сварочный аппарат, платформа (можно бункер) и краска. Продвинутые автомобилисты называют такое изменение машины «тюнингом».

Первое, чем стоит заняться при работе с автомобилем, – это рамы и колеса, ведь самосвал требует более высоких мощностей. Для того чтобы сменить раму, следует воспользоваться домкратом и сварочным аппаратом. Нужно избавиться от арочных выступов, которые могут мешать колесам.

Второй этап работ включает в себя снятие старого и в некотором смысле непригодного кузова. На его место будет произведена установка бункера и телескопических подъемников.

Бункер можно купить на автомобильном рынке по сравнительно невысокой цене, а подъемники продаются только в магазинах или центрах дилеров.

После того как все необходимые компоненты будут найдены и установлены, останется лишь поработать над внешним видом получившегося грузовика, убрать швы и загладить стыки.

Перед непосредственной эксплуатацией автомобиль нужно протестировать.

Профессиональные мастера рекомендуют первым делом сдвинуть кузов назад. Это позволит образовать свободное место за кабиной, где можно установить автокран.

Как уже отмечалось выше, сначала кузов должен быть полностью снят с шасси, чтобы появилась возможность удалить или сменить подрамник.

Помимо того, что в дальнейшем он может задевать колеса, существует еще и вероятность, что он в скором времени даст трещину из-за тонкого материала.

Ведь конструкция, собранная на заводе, изначально не была рассчитана на большие нагрузки.

Также стоит позаботиться и о длине базы, ведь заводские модели обладают слишком скромными параметрами. Для последующей установки МКУ база должна быть удлинена.

Соблюдая эти простые правила, мастер получает:

• удлиненную форму кузова, которая позволяет установить гидравлическую систему;
• автоматический подъем грузовой плоскости;
• удобный механизм управления системой.

Некоторые водители, имеющие опыт в монтажно-сварочных работах, предлагают иное решение: удаление старого кузова и установка нового, собранного собственноручно.

Кабина ГАЗели или бункер, который будет зафиксирован на платформе, могут быть выполнены из металлических профилей и деревянных досок.

Кабина устанавливается на гидравлическую систему, которая будет регулировать ее движение при выгрузке материалов. Такое решение может быть использовано в дальнейшем в качестве погрузчика строительных материалов, также возможна перевозка мебели и многого другого в закрытом помещении.

Как было отмечено ранее, для подобных целей лучше использовать удлиненный кузов, на который проще установить кабину или бункер.

В целом длинный кузов улучшает эксплуатационные показатели, на него удобнее устанавливать гидравлику, ведь для ее движения также необходимо пространство.

Сварка других компонентов будущего кузова и оси

Внимание! Некачественно сваренные детали могут попросту «порваться» на ходу и составить угрозу для жизни водителя, других участников движения и пешеходов. Подрамник может быть сварен как из внутреннего, так и из наружного швеллера

Планки при этом должны быть согнуты так, чтобы они максимально походили на форму рамы

Подрамник может быть сварен как из внутреннего, так и из наружного швеллера. Планки при этом должны быть согнуты так, чтобы они максимально походили на форму рамы.

Малая рейка должна быть вставлена в большой швеллер, чтобы они образовывали прямоугольник.

После этого конструкция должна быть сварена по всей длине. После того как кузов будет зафиксирован, можно удалять необходимую длину, что позволит регулировать его положение.

Затем при помощи стремянок необходимо прикрепить к раме подготовленный швеллер.

Для выравнивания плоскости рамы и планок между швеллером и стремянкой необходимо проложить пожарный шланг. Особенно внимательно следует относиться к сварке, ведь от спаянных деталей зависит все крепление конструкции.

Особенности конструкции и технические характеристики

Официальным переоборудованием ГАЗели в самосвал занимается непосредственно Горьковский автомобильный завод и различные организации. Для постройки техники используются новые автомобили. Владельцы грузовиков с пробегом самостоятельно переоборудуют свои машины, устанавливая специальные кузова или дорабатывая стандартные бортовые платформы. В конструкцию самосвалов вводится гидравлическая система с насосом, имеющим привод от коробки передач при помощи отдельного вала отбора мощности.

Самосвалы на базе ГАЗели оснащаются кузовами с 1- или 3-сторонней разгрузкой. Небольшими партиями выпускаются машины сельскохозяйственного назначения, платформа которых опрокидывается только вбок. Для управления механизмом разгрузки в кабине имеется специальный блок золотниковых переключателей, которые направляют гидравлическую жидкость в разные полости силового цилиндра.

Заводские самосвалы на основе модели Некст оснащаются оригинальной алюминиевой платформой и импортными компонентами гидравлической системы. Базовый вариант обеспечивает 3-стороннюю разгрузку, другие варианты заводом не предлагаются. Для управления разгрузкой используется джойстик, установленный в кабине водителя.

Особенности домов на колесах

Дом на колесах имеет массу преимуществ, но самые главные — комфорт и мобильность. Шумный город с плотным трафиком и суетой бывает так надоедает и из-за этого хочется вырваться на природу. Вот и приходит на помощь передвижной дом, который можно припарковать где угодно и не думать о том, где же найти поблизости отель. Для начала мы предлагаем вам узнать, чем различаются дома на колесах и какие бывают виды.

1. Виды — фургоны, прицепы или совмещенные с машиной.
2. Классы — A, B, C.
3. Типы прицепов — гибридные, трейлерные и fifth-wheel прицепы.

С прицепами все очень просто, но вот с другими вариантами будет чуть посложнее, так как с виду они одинаковые, но на самом деле они отличаются. Давайте попробуем разобраться с этим.

Фургонный вариант. Помещение для отдыха находится внутри салона и размещено отдельно от водительского сиденья. В основном такой формат выбирают, если путешествовать в такой машине будут только 2 человека. Пассажир и водитель во время поездки находятся в кабине, а чтобы попасть в жилое помещение, необходимо остановиться и выйти из машины. В такой вид может поместиться много мебели.

Совмещенный автодом. В таком варианте есть доступ со спального места к водительскому. Дом на колесах в таком амплуа популярен для путешествий с семьей. Вот как раз совмещенный дом можно сделать из любого фургона.

С популярными видами мы кратко познакомились, давайте перейдем к разделу DIY.

Продажа самосвалов ГАЗель Некст

Усиленная задняя подвеска позволяет переносить большие нагрузки, а независимая передняя создает ощущение ровных дорог, даже при передвижении по грунту. Модификации НЕКСТ также оснащены гидроусилителем руля, подушками безопасности, бортовым компьютером, центральным замком и стеклоподъемником. Водительское кресло имеет пятиступенчатую регулировку и подогрев.

Минимальный радиус разворота составляет 5,6 м (у среднетоннажных грузовиков 11–12 м). Это хорошее достоинство, особенно в местах, где недостаточно свободного пространства.

Самосвал ГАЗель-NEXT пользуется большим спросом среди покупателей за счет своей маневренности и экономичности — автомобиль способен транспортировать различные грузы на небольшие расстояния и экономить время при разгрузке.

Еще один плюс автомобиля – это возможность перевозить вместе с грузом еще и до 6 человек. Двухрядная кабина часто применяется коммунальщиками и предприятиями, где предусмотрена работа бригады.

Грузоподъемность самосвала — 1,5 тонны с большим запасом прочности.

Грузовой самосвал NEXT может иметь три модификации разгрузки:

• Задняя, с опрокидыванием кузова назад
• Двусторонняя
• Трехсторонняя или универсальная разгрузка

Универсальная разгрузка осуществляется за счет перестановки крепежных штифтов в нужное положение.

Основными компонентами являются гидравлическое устройство итальянского производителя OMFB и телескопический гидроцилиндр Di Natali-Bertelli с тремя выдвигающимися поршнями.

Гидроцилиндр монтируется на кардане и крепится с помощью шариковой опоры на кузове.

Самосвал оснащается такой особенностью, как зависимость запора платформы от блокировки гидросистемы — это предотвращает случаи, когда по недосмотру платформа может подняться с закрытым бортом.

Гидроцилиндр оснащен механизмом, который отключает двигатель при достижении нужного или предельного угла наклона. Эта опция защитит конструкцию самосвала от поломки и облегчит работу оператору самосвала.

Управление подъемником осуществляется из кабины авто при помощи пульта управления.

Кузов представляет собой металлическую платформу с алюминиевыми бортами различной высоты. Для защиты кабины от повреждения при погрузке и транспортировке передний борт имеет большую высоту, чем остальные.

Стоимость создания самосвала из ГАЗели

Если говорить о расценках, стоит отметить, что самостоятельное проведение работ обходится значительно дешевле, ведь затраты касаются только расходных средств и необходимых деталей.

Средняя цена на услуги создания самосвала из ГАЗели варьируется от 60 до 100 тысяч рублей.

Самостоятельное создание самосвала обойдется примерно в 20 тысяч, при условии, что будут приобретаться качественные, дорогие и новые детали. Весьма ощутимая разница.

Особо продвинутые пользователи рекомендуют полностью переделывать минусовые провода на раму и двигатель, ведь при активной эксплуатации они могут попросту сгореть. Для того чтобы этой неприятности не случалось, необходимо ставить более толстые провода.

Чтобы на кнопку подъема кузова не было никакой нагрузки, рекомендуется ставить качественный соленоид, который будет выполнять функции реле.

От гидравлической муфты зависит фиксация кузова, поэтому следует поменять пружину на более слабую. Такое решение позволит поднимать до двух тонн чистого веса.

Знаете ли вы, какую купить картофелесажалку для мини-трактора, если планируется посадка клубней в твердую почву? Из следующей статьи можно узнать, как выбрать электрический культиватор для дачи.

По следующему адресу https://spez-tech.com/tehnika/selhoz/posevnaya/kartofelnyie-sazhalki-vidyi-i-osobennosti-ekspluatatsii.html для вас подготовлена статья о настройке картофельной сажалки.

Несмотря на такие высокие показатели, не стоит нагружать более 1,5 т груза, ведь тогда образуется очень высокая нагрузка на кузов и машина может прослужить заметно меньший срок.

Как переделать газель на самосвал схема – самосвальный кузов своими руками

Как оформить переоборудование газели в самосвал

Сразу необходимо выяснить, что считается изменением?

Это переоборудование транспортного средства, когда происходит устранение из его конструкции некоторых узлов, агрегатов или деталей.

(Осуществляется в соответствии с требованиями раздела 4 главы V Технического регламента Таможенного союза 018/2011 и циркулярным письмом ГУ ОБДД от 25.02.2015 г.

Как ни крути, но все-таки надо бы поставить памятник тому инженеру, который придумал самосвал.

А может, то вовсе и не инженер был, а простой водитель, который устал вручную вываливать содержимое из кузова?

И все-таки, первыми, кто стали выпускать самоопрокидывающиеся кузова с 1904 года, были механики и изобретатели Франц и Лоренц Мейллер.

Ну и что, что кузов братьев из Австро-Венгрии поднимался вручную, при помощи лебедки.

Многие автомобилисты, решившие переоборудовать свой автомобиль, будь то удлинение рамы и установка более габаритного кузова, или например, переоборудование в эвакуатор, нередко сталкиваются со сложностями.

Если раньше процедура внесений изменений в конструкцию ТС была относительно несложной, то с 1 января 2021 года процедура значительно усложнилась.

Ранее владельцу машины или его доверенному лицу достаточно было сразу придти в технический отдел ГИБДД и подписать заявление на переоборудование.

Под переоборудованием транспортного средства понимают внесение изменений в его конструкцию, в результате которых изменяются его учетные данные, например, тип транспортного средства, или производится замена номерных агрегатов.

ГИБДД держит такие изменения под особым контролем.

Изменения должны быть произведены на станции технического обслуживания, имеющей право на соответствующий вид изменения конструкции, что подтверждается соответствующими бумагами.

Для того чтоб переоборудовать «Газель» в самосвал, клиент должен, во-первых, предоставить сам автомобиль.

Это позволит почти в два раза (в зависимости от модели) увеличить количество перевозимого груза.

Регистрация грузовика с переоборудованием

Сейчас вопрос в первую очередь о первичной перерегистрации автомобиля без цистерны.

• Members
• 41 сообщений

1. Город: Пятигорск
2. Имя: Григорий

Переоборудование грузового автомобиля в самосвал

Все документы для регистрации переоборудования + диагностическая карта в ПОДАРОК

(заключение, протокол, заявление-декларация, сертификаты СТО)

В зависимости от сложности переоборудования время проектирования может занимать от 15 минут до 1 дня.

В некоторых случаях спешка не уместна, т.к.

есть риск совершения ошибки, которая может увеличить общий срок внесения изменений на неделю, отнеситесь к этому с пониманием.

Мы поможем вам сэкономить силы и средства!

г. Вологда, ул. Челюскинцев 32

• Заявка на переоборудование (Заявление о возможности внесения изменений в конструкцию ТС)
• Заключение предварительной тех. экспертизы конструкции ТС
• Заявление-декларация об объеме и качестве работ по внесению изменений в конструкцию ТС
• Сертификат на услуги ТО и ремонта ТС
• Протокол проверки безопасности конструкции ТС с внесенными изменениями
• Свидетельство о соответствии ТС с внесенными в его конструкцию изменениями требованиям безопасности
• СБКТС

Указанные на сайте цены не являются окончательной ценой договора и могут быть в любое время изменены ООО «Некст», без предварительного уведомления.

Окончательная цена договора формируется с учетом выбранной схемы оплаты, действующих акций, и индивидуальных условий договора с Клиентом.

самосвальная установка газель , газель самосвал , уаз самосвал , переоборудование в самосвал , Самосвальная установка. Для переоборудования бортового автомобиля в самосвал с задней разгрузкой. … Газель — самосвал своими руками !!!часть 2 установка электромуфты — Продолжительность: 10:00 Александр Санчес 52 333 просмотра. 10:00. … Чертежи и размеры выкладывать не буду — так как это не имеет смысла.Все что у меня сделано и использовано, можно изменять, менять на аналогичное, итд итп.Имеет смысл лишь ваша голова, ваши руки , и понимание того что вы хочете сделать, как это должно работать, какие правила и принципы надо соблюдать. Вот о правилах и принципах я напишу подробнее.

Самосвальный кузов на газель – своими руками, переоборудование, комплект для самостоятельного монтажа, пошаговая инструкция, как сделать, чертежи

Как переоборудовать ГАЗель в самосвал своими руками

ГАЗель-самосвал представляет собой стандартное шасси коммерческого грузовика с установленной откидной платформой, которая оснащается подвижным задним бортом. Грузоподъемность машины не отличается от бортовой машины. Малогабаритные самосвалы используются при выполнении спектра работ, где применение полноразмерных грузовиков невозможно или экономически нецелесообразно.

Переоборудование грузовых автомобилей — что для этого нужно и как это сделать?

Многие считают, что переоборудование – это превращение коммерческого транспортного средства в пассажирское.

На самом же деле, спектр работ существенно шире. С помощью переоборудования можно увеличить базу грузовика, изменить двигатель или кузов, перевести транспорт на другой вид топлива.

Грамотное проведение изменений приводит к экономии денег. Как правильно переоборудовать авто, чтобы извлечь из этого максимальную выгоду? Как после этого не оказаться нарушителем закона? В данной статье вы найдете подробные ответы на эти и другие вопросы. Первое достоинство такого переоборудования – экономия средств.

Даже с учетом затрат на материалы и услуги это всё равно выйдет дешевле, чем покупка пассажирского авто аналогичных размеров. Второе достоинство – точная «настройка» машины под свои нужды. К примеру, человеку не нужны лишние сидения – и он их просто не устанавливает.

Рекомендуем прочесть: Как сдать металлолом правила

Основные работы, проводимые при переоборудовании грузовика в легковое авто:

Особенности конструкции и технические характеристики

Официальным переоборудованием ГАЗели в самосвал занимается непосредственно Горьковский автомобильный завод и различные организации. Для постройки техники используются новые автомобили. Владельцы грузовиков с пробегом самостоятельно переоборудуют свои машины, устанавливая специальные кузова или дорабатывая стандартные бортовые платформы. В конструкцию самосвалов вводится гидравлическая система с насосом, имеющим привод от коробки передач при помощи отдельного вала отбора мощности.

Самосвалы на базе ГАЗели оснащаются кузовами с 1- или 3-сторонней разгрузкой. Небольшими партиями выпускаются машины сельскохозяйственного назначения, платформа которых опрокидывается только вбок. Для управления механизмом разгрузки в кабине имеется специальный блок золотниковых переключателей, которые направляют гидравлическую жидкость в разные полости силового цилиндра.

Заводские самосвалы на основе модели Некст оснащаются оригинальной алюминиевой платформой и импортными компонентами гидравлической системы. Базовый вариант обеспечивает 3-стороннюю разгрузку, другие варианты заводом не предлагаются. Для управления разгрузкой используется джойстик, установленный в кабине водителя.

Самосвал на газель с 402 моторм — logbook GAZ Gazelle 2000 on DRIVE2

Всем привет! Неделю назад собрал на газель самосвал, точнее самосвальный кузов уже был, нужно было установить насос и все остальное. На данной газельке кузов поднимал нш-10 в паре с стартером от зила. Но после 3-4 подъемов груза — 200 аккамулятор высасывало в ноль, а заряжаться он не успевал (со слов владельца авто). Увидев мой самосвал на уазике www.drive2.ru/r/uaz/419782/ договорились с ним о переделке.

Мотор 402. На головку, на две боковых шпильки, повесил кронштейн крепление гура маз(краз) только заменил на нем 2х ручековый шкив на шкив с одним ручьем. Насос новый нш32 гидросила. привод будет ремнем с коленвала.

Далее сварил тройник на выход с насоса. На одном конце установлен шаровый кран. кран закрыт — масло идет в гидрораспределитель, затем в бак. кран открыт — масло идет в бак, минуя распред. Тем самым, при откр. кране снимаю нагрузку с мотора и не нужно скидывать ремень. Привод крана тросиком жалюзи уаз бобик. Он с фиксатором.

ручка тросика жалюзи. кран открыт

кран закрыт, масло идет через распределитель

кран закрыт, распределитель вкл

Распределитель использовал с т-16. Распределитель 2х секционный. Без фиксатора положения рычага. Распределитель установил слева на траверсу крепления кпп. Сделал прорезь в салоне и установил ручку из квадратной трубы 15*15. Разумеется все покрасится, установится наболдашник на ручку и пыльник.

Бак самодельный, дел по месту. установил вместо аккума, а аккум убрал вниз. Другого места под бак не нашел, т.к. насос стоит высоко, а масло почему-то самотеком снизу вверх не бежит). Под бак и аккум сварил кронштейн из трубы 20*40, который закрепил на старое крепление планки аккума и лонжерон кабины.

Ну и сам кузов. Надрамник и опора кузова из 100 швелера. Шарнир поворотный — туба в трубе. Цилиндр подъема 4 штовый с газона. Подробные фото добавлю чуть позже

В принципе все. Осталось повесить ремень и протянуть шланги. Ждемсъ, когда владелец авто получит зарплату. Когда все доделаю — отчет с меня с видео. Успеха всем!

Как переделать своими руками

Владелец может сделать ГАЗель-самосвал своими руками; для этого потребуются материалы:

• стальной швеллер типа 10У или 10П;
• 2-звенный гидравлический цилиндр от тракторных прицепов;
• электрический стартер от легкового автомобиля или грузовика с рабочим напряжением 12 В;
• концевые переключатели сигналов торможения от автомобилей ВАЗ;
• реле управления стартером (от любой легковой машины);
• шестеренный гидравлический насос НШ10;
• шлицевая втулка для привода помпы;
• шаровой распределительный кран типа Д15;
• шкив привода водяного насоса от автомобиля УАЗ (2 шт.);
• ремень привода генератора от легкового автомобиля (2 шт.);
• подшипник передней ступицы от машин ВАЗ 2108/09;
• топливный бак от пускового двигателя трактора;
• различный крепеж.

После подготовки материалов следует разработать схему или чертежи переделки ГАЗели в самосвал. Документацию можно поискать в открытых источниках, поскольку изготовление самосвала из ГАЗели своими руками выполнено не одним десятком владельцев.

Часть подготовленных деталей потребуется доработать или изготовить самостоятельно, поэтому необходимо заранее изыскать токарный или фрезерный станок.

Для привода насоса используется электрический двигатель, но возможно подключить агрегат к коробке передач или штатному насосу гидравлического усилителя.

Для сборки ГАЗели-самосвала своими руками есть пошаговая инструкция с рекомендациями:

1. При использовании гидравлического цилиндра от прицепа требуется обеспечить частоту вращения помпы в 4 раза ниже числа оборотов электрического стартера. Применение цилиндров от полноразмерных самосвалов ЗИЛ или ГАЗ требует увеличения подачи жидкости. В этом случае передаточное отношение подбирается опытным путем.
2. Между шкивами насоса и двигателя устанавливается ременная передача, тип ремня зависит от конфигурации ручья шкива. Возможно использование зубчатых ремней от привода газораспределительного механизма двигателя. Натяжение регулируется при помощи ролика, установленного на эксцентриковой опоре. Допускается применение цепного привода, в этом случае натяжение изменяется изменением числа звеньев цепи.
3. Поскольку шестеренный насос не имеет подшипниковых опор, то он не подходит для использования в механизмах с боковым упором. Для самостоятельного монтажа агрегата требуется изготовить и установить подшипниковый узел. Аналогичные элементы требуется изготовить и для электрического стартера. При установке узлов без доработок они быстро изнашиваются.
4. Из швеллера необходимо изготовить лестничную раму, на которую будет опираться стандартная бортовая платформа кузова. На раме требуется предусмотреть силовую поперечину, к которой крепится шток гидравлического цилиндра. Противоположная сторона устройства фиксируется на отдельном кронштейне, который приваривается или крепится болтами к раме грузовика. Взаимное расположение кронштейна, цилиндра и рамы кузова должно обеспечить подъем платформы на угол не менее 50°.
5. Чтобы сделать самосвал из ГАЗели, потребуется установить на задней части рамы специальные серьги, в которых размещаются опоры грузовой платформы. Механизм должен быть прочным, чтобы выдерживать вес кузова с полной нагрузкой. Рекомендуется установить в этих точках пресс-масленки, которые позволят проводить периодическое обслуживание узла.
6. На раме автомобиля или кузова требуется установить концевые переключатели, которые используются для отключения питания электропривода насоса в крайних положениях. Места монтажа определяются опытным путем; точки установки не должны размещаться в местах, заливаемых грязью или водой.
7. Для питания электрического стартера необходимо установить отдельную силовую проводку, которая идет к штатной батарее автомобиля. Возможна установка индивидуального аккумулятора в кабине или внутри рамы, что позволит снизить длину кабелей и потери напряжения в них.
8. Между рамами автомобиля и кузова устанавливаются резиновые демпферы, снижающие шум при движении порожнего самосвала. Также устанавливаются направляющие элементы, изготовленные из стального уголка. Детали необходимы для устранения колебаний самосвальной платформы при движении автомобиля.
9. Топливный бак от пускового двигателя используется как резервуар для рабочей жидкости. Узел размещается внутри рамы, соединяется с насосом при помощи металлических или резиновых магистралей. Для заправки используется индустриальное масло для гидравлических систем.
10. В гидравлической системе требуется предусмотреть установку обратного клапана, предотвращающего слив масла из полости цилиндра под давлением. Элемент обеспечивает безопасность эксплуатации, поскольку при обрыве питающей магистрали или выходе из строя насоса не происходит резкого падения платформы на раму грузовика.
11. Кнопка включения втягивающего реле электрического мотора выводится в салон автомобиля. После ее нажатия в гидравлике создается давление, затем требуется вручную открыть шаровой кран, установленный на раме, и начинается подъем кузова. Задний борт платформы предварительно откидывается, при движении с грузом он запирается штатными фиксаторами.

Самосвал на газель с 402 моторм — бортжурнал ГАЗ Газель 2000 года на DRIVE2

Всем привет! Неделю назад собрал на газель самосвал, точнее самосвальный кузов уже был, нужно было установить насос и все остальное. На данной газельке кузов поднимал нш-10 в паре с стартером от зила. Но после 3-4 подъемов груза — 200 аккамулятор высасывало в ноль, а заряжаться он не успевал (со слов владельца авто). Увидев мой самосвал на уазике www.drive2.ru/r/uaz/419782/ договорились с ним о переделке.

Мотор 402. На головку, на две боковых шпильки, повесил кронштейн крепление гура маз(краз) только заменил на нем 2х ручековый шкив на шкив с одним ручьем. Насос новый нш32 гидросила. привод будет ремнем с коленвала.

Далее сварил тройник на выход с насоса. На одном конце установлен шаровый кран. кран закрыт — масло идет в гидрораспределитель, затем в бак. кран открыт — масло идет в бак, минуя распред. Тем самым, при откр. кране снимаю нагрузку с мотора и не нужно скидывать ремень. Привод крана тросиком жалюзи уаз бобик. Он с фиксатором.

ручка тросика жалюзи. кран открыт

кран закрыт, масло идет через распределитель

кран закрыт, распределитель вкл

Распределитель использовал с т-16. Распределитель 2х секционный. Без фиксатора положения рычага. Распределитель установил слева на траверсу крепления кпп. Сделал прорезь в салоне и установил ручку из квадратной трубы 15*15. Разумеется все покрасится, установится наболдашник на ручку и пыльник.

Бак самодельный, дел по месту. установил вместо аккума, а аккум убрал вниз. Другого места под бак не нашел, т.к. насос стоит высоко, а масло почему-то самотеком снизу вверх не бежит). Под бак и аккум сварил кронштейн из трубы 20*40, который закрепил на старое крепление планки аккума и лонжерон кабины.

Ну и сам кузов. Надрамник и опора кузова из 100 швелера. Шарнир поворотный — туба в трубе. Цилиндр подъема 4 штовый с газона. Подробные фото добавлю чуть позже

В принципе все. Осталось повесить ремень и протянуть шланги. Ждемсъ, когда владелец авто получит зарплату. Когда все доделаю — отчет с меня с видео. Успеха всем!

Сколько стоит переоборудование

Самостоятельная установка самосвального кузова на ГАЗель обойдется в 25-30 тыс. руб., не считая стоимости самого грузовика. Существуют частные мастерские, которые выполнят доработку за 45-60 тыс. руб. При обращении в специализированные фирмы цена переоснащения составит 150-200 тыс. рублей и выше. Плюсом таких организаций является официальное оформление переоборудования с выдачей нового паспорта транспортного средства. Цена нового самосвала САЗ 35125, построенного на базе ГАЗель Некст, достигает 1,07 млн. руб.

Как переоформить бортовой на самосвал что нужно

1. заявление с указанием перечня вносимых изменений;
2. диагностическую карту;
3. свидетельство о праве собственности.

Точный перечень нужных бумаг уточняется по месту подачи. Получив свидетельство, в котором подтверждается безопасность транспортного средства после его переоснащения, можно вносить изменения в регистрационные документы в соответствующем отделении ГИБДД.

Гараж с полным набором инструментов, оборудования и подъемником.

Инструкция 1 Ходовая.Заднюю ходовую следует менять в сборе.

Открепляются задние амортизаторы, отсоединяются тормозные шланги от главного тормозного цилиндра, отсоединяется ручной тормоз, откручивается задняя балка. Задняя часть автомобиля поднимается на высоту не менее 1 метра и задняя подвеска выкатывается на колесах.Переднюю ходовую тоже нужно снимать в сборе, без полуосей и рулевых тяг.

Рулевые тяги отсоединяются от амортизатора, затем откручиваются сами амортизаторы.

Борта

Борта – это вечная проблема «ГАЗелей» после 2003 года выпуска. То ли производитель сэкономил на металле, то ли краска была некачественной — неизвестно. Но как бы то ни было, кузова гниют. Причем на следующий же год эксплуатации. Что с этим делать?

В первую очередь в голову приходит идея о покраске. Да, метод неплохой – ведь теперь вода не будет проникать непосредственно на оголенную поверхность, а соответственно, прекратится распространение ржавчины. Но не в нашем случае. Вода по тенту стекает так, что попадает во внутреннюю часть бортов. И они гниют изнутри. Какое решение данного вопроса? Можно выделить несколько способов:

• Антикоррозийная обработка «Мовилем». Составом обрабатываются внутренности бортов. Как отмечают автовладельцы, эффект есть, но он незначителен – больше прилипшей пыли, чем результата.
• Замена металлических бортов на алюминиевые. Таковыми начали оснащаться новые «Нексты». Но беда в том, что стоят такие борта почти как половина самого кузова.
• Ремонт кузова бортовой «ГАЗели» своими руками. Процесс подразумевает изготовление нового каркаса из листового металла. Такой самодельный борт прослужит очень долго. Даже при толщине в 2 миллиметра он будет стойким к сквозной коррозии и механическим ударам (особенно актуально для тех, кто перевозит строительные материалы). Устанавливается конструкция на заводские петли. Плюсы самодельных бортов – прочность, надежность, долгий срок службы. Но есть и минусы. В частности, это внешний вид. Но автовладельцы нашли решение данной проблемы. Они удлиняют тент, скрывая за ним всю полость самодельных бортов. Выглядит это следующим образом.

Газель 3302 Бизнес

ГАЗ 3302 Газель Бизнес
Габаритные размеры, м	5,53 х 2,1 х 2,26
Максимальный вес, т	3,5
Сторона сваливания	3
Угол сваливания	50 (назад), 45 (в стороны)
Масса загрузки, т	1,4
Колесная формула	4х2
Двигатель	УМЗ-421647
Топливо	Бензин-метан
Впрыск	Инжектор
Объем двигателя, см3	2,89
К-во цилиндрам	4
Мощность, л.с.	99,8

Учитывая особенности использования такого автомобиля, производители предусмотрели вариант с удлиненной кабиной. Шесть пассажиров – это, практически, целая бригада, которая может перемещаться к месту уборки строительного мусора, ремонта дороги или сбора урожая. Фермеры и коммунальщики уже оценили это преимущество.

Демонтаж

В первую очередь отсоединить все провода, трубки и шланги. Затем слить моторное масло и охлаждающую жидкость. Открутить все крепёжные болты, отсоединить выхлопную систему и сцепление.

После полной разборки силовой установки провести визуальный осмотр всех деталей на предмет повреждений и поломок. Диагностику блока цилиндров, коленчатого вала и ГБЦ.

Обычно повреждённую головку цилиндров сразу меняют на новую. Её быстрый выход из строя связан с водой, которую часто заливают вместо тосола, что и провоцирует быстрое появление коррозии.

сварочные работы по самосвалу — бортжурнал ГАЗ Газель самосвал 2006 года на DRIVE2

Подрамник сварили из жесткой профильной трубы 80*80мм, толщина стенки 4 мм.

гидроцилиндр Газ 53 4-х штоковый

угол подъема получился достаточно крутой

рычаг распределителя в салоне

Долго думали от какого насоса все это будет работать, решили попробовать запитать от насоса гидроусилителя руля. был куплен насос с креплением для него, новый ремень, все встало болт он. Шланги высокого давления были изготовлены на заказ в МАЗ сервисе. Все собрали, обвязали, проверили, залили масло в расширитель, запустили мотор, жмем рычаг распреда и чудо, идет подъем, ничего нигде не бежит… Нравится 153 Поделиться: Подписаться на машину

Навариваем косынки

Ремонт кузова «ГАЗели» заключается не только в усилении бортов и пола. Также изнашивается и днище конструкции. А ведь оно является силовой структурой всей будки. На фото ниже представлен один из способов усиления конструкции.

Таким же образом можно произвести ремонт кузова «ГАЗели». Поперечины при нагрузке могут прогибаться. Чтобы этого не допустить, наваривают несколько косынок на всех поперечинах. Можно пойти и другим путем. Например, вместо косынок наварить стальной профиль от начала швеллера до конца самой поперечины.

Особенности конструкции и технические характеристики

Официальным переоборудованием ГАЗели в самосвал занимается непосредственно Горьковский автомобильный завод и различные организации. Для постройки техники используются новые автомобили. Владельцы грузовиков с пробегом самостоятельно переоборудуют свои машины, устанавливая специальные кузова или дорабатывая стандартные бортовые платформы. В конструкцию самосвалов вводится гидравлическая система с насосом, имеющим привод от коробки передач при помощи отдельного вала отбора мощности.

Самосвалы на базе ГАЗели оснащаются кузовами с 1- или 3-сторонней разгрузкой. Небольшими партиями выпускаются машины сельскохозяйственного назначения, платформа которых опрокидывается только вбок. Для управления механизмом разгрузки в кабине имеется специальный блок золотниковых переключателей, которые направляют гидравлическую жидкость в разные полости силового цилиндра.

Заводские самосвалы на основе модели Некст оснащаются оригинальной алюминиевой платформой и импортными компонентами гидравлической системы. Базовый вариант обеспечивает 3-стороннюю разгрузку, другие варианты заводом не предлагаются. Для управления разгрузкой используется джойстик, установленный в кабине водителя.

Плюсы самодельного (не заводского) кузова на ГАЗель

Главным преимуществом такой доработки является возможность получения грузовой платформы, которая полностью удовлетворяет требованиям автовладельца. В частности, можно нарастить платформу до нужных размеров, чтобы повысить рентабельность техники при перевозке негабаритных грузов. Можно нарастить борта на ГАЗели, чтобы увеличить полезный объём грузового пространства.

Отметим, что для переделки грузовой платформы требуются определённые знания и навыки, поэтому, чтобы получить надёжную и безопасную конструкцию, лучше обратиться за помощью к профессионалам. Специалисты помогут реализовать любое техническое решение, выполнят необходимые инженерные расчеты, помогут с оформлением переоборудования техники в ГИБДД.

Задние стойки

С этой проблемой сталкиваются водители машин, у которых высота кузова более двух метров. Заводской металл не рассчитан на такие нагрузки. Поэтому задние стойки кузова (там, где крепятся ворота, либо зачехляется задний клапан тента) деформируются. Со временем, они начинают люфтовать. Появляются трещины. Некоторые решают эту проблему установкой стяжных ремней по схеме «крест-накрест».

Для лучшего эффекта следует произвести ремонт кузова «ГАЗели». Все имеющиеся трещины нужно заварить. Дополнительно следует усилить конструкцию. Косынки лучше не использовать, поскольку они будут скрадывать часть ширины пола. Поэтому изготавливаем сварочным аппаратом Г-образный профиль. Его мы привариваем одной частью к полу, а второй – к самой стойке. Таким образом, все нагрузки будут нивелироваться.

План работ

В зависимости от проблемы нужно разработать план, по которому будут производиться дальнейшие работы. В любом случае необходимо замерить каркас, чтобы закупить нужное количество ткани. Если потребуется полностью заменить тент для газели, нужно измерить всю площадь грузового отделения. В среднем используется от 20 до 30 м² ткани на полную замену полотна. После замеров следует докупить прочие материалы — клей, люверсы, штапики, крепления.

Если хотите модернизировать багажное отделение и сделать его просторнее, то понадобится больше материалов. Кроме того, можно сделать откидные боковые стенки, что потребует небольших изменений в конструкции. Придется докупить арматуру, уголки и другие металлические изделия, которые будут нужны для обновления и укрепления каркаса.

Нужно провести несколько видов замеров, докупить детали и инструменты. Чтобы было проще работать, можно поискать готовые схемы и проекты. Когда есть наглядный пример, выполнять большинство работ становится куда проще.

Сколько стоит переоборудование

Самостоятельная установка самосвального кузова на ГАЗель обойдется в 25-30 тыс. руб., не считая стоимости самого грузовика. Существуют частные мастерские, которые выполнят доработку за 45-60 тыс. руб. При обращении в специализированные фирмы цена переоснащения составит 150-200 тыс. рублей и выше. Плюсом таких организаций является официальное оформление переоборудования с выдачей нового паспорта транспортного средства. Цена нового самосвала САЗ 35125, построенного на базе ГАЗель Некст, достигает 1,07 млн. руб.

Регистрация грузовика с переоборудованием

1. Город: Город-герой Ленинград
2. Модератор
3. Разряд. Еще разряд.
4. 769
5. 1 646 публикаций
6. Имя: Теймур

Предлагают купить ГАЗ-цистерну, все арегаты б/н.

Позже планируется переделка на борт+КМУ Саму цистрену не отдают, только шасси. Для последующего переоборудования неодходимо, чтобы АТС стояло на учете.

В МРЭО зарегестрируют смену собственника, если на площадке предьявить автомобиль без цистерны?

1. 14
2. Имя: Лёшка
3. Members
4. 60 публикаций
5. Город: Белоозёрский (Воскресенский район, МО)

ГАИ регистрирует базовое шасси. Установленное на нём оборудование — краны, экскаваторы — регистрирует РТН 0

1. 769
2. Разряд. Еще разряд.
3. Модератор

Варианты кузовов

Грузовой самосвал «ГАЗель» может иметь три модификации:

• с опрокидыванием кузова назад;
• с двухсторонним опрокидыванием;
• с возможностью разгрузки на три стороны.

Кузовные платформы с возможностью универсальной свалки груза осуществляют процесс опрокидывания за счет перестановки крепежных штифтов в нужное положение. Многие элементы обработаны антикоррозионным покрытием, что значительно увеличивает срок эксплуатации. Кузов можно оснащать тентом для предотвращения влияния внешней среды (дождь, снег, солнечные лучи) на груз.

Еще один плюс автомобиля – это возможность перевозить вместе с грузом еще и несколько человек. При наличии двухрядной кабины можно разместить в ней до шести человек, которые могут быть как грузчиками, так и сопроводителями. Грузоподъемность такого авто составляет одну тонну. Ввиду данных характеристик самосвал на шасси «ГАЗ-33023» часто применяется коммунальщиками и предприятиями, где предусмотрена работа бригады.

На днях, приехала Газель на ТО, на этой газели , около двух лет назад, я делал самосвальный кузов . Два года эксплуатации доказали работоспособность конструкции, тем более что водитель использует самосвальную установку не по праздникам, а практически каждый день. … Чертежи и размеры выкладывать не буду — так как это не имеет смысла. Все что у меня сделано и использовано, можно изменять, менять на аналогичное, итд итп. Имеет смысл лишь ваша голова, ваши руки , и понимание того что вы хочете сделать, как это должно работать, какие правила и принципы надо соблюдать. Вот о правилах и принципах я напишу подробнее.
