Как прозвонить щетки генератора Газель

Содержание

Когда реле напряжения ломается, появляются проблемы в работе электрооборудования. Причин, вызвавших сбой в регуляторе напряжения, может быть много, но самая распространенная из них – выкипание электролита в аккумуляторе. Регулятор напряжения (РН) ремонту не подлежит, его просто меняют на новый. Однако прежде чем его сменить, нужно убедиться, что неисправен именно он. Проверить реле-регулятор генератора можно самостоятельно.

Предназначение регулятора тока в автомобиле

В машине и в других средствах передвижения для нормального функционирования электрооборудования и других систем необходим постоянный ток -13,5–14,5 В. Если напряжение недотягивает до нормы или наоборот ее превышает, электроприборы начнут выходить из строя, а аккумуляторная батарея из-за избытка заряда сократит свой эксплуатационный срок. Реле-регулятор выступает стабилизатором этого бортового напряжения в заданных пределах, в зависимости от электрической нагрузки, частоты вращения ротора генератора и температуры окружающей среды. Он пропускает допустимое напряжение в бортовую сеть автомобиля, тем самым обеспечивая ее требуемыми параметрами.

Как Проверить Реле Регулятор Напряжения Генератора Мультиметром

Типы реле напряжения и их устройство

Если утрировать, то видов устройства два и работают они оба по одному принципу:

  • отдельные или контактные. Устанавливается на кузове транспортного средства под капотом посредством кронштейнов. Сначала провода отходят от генератора, а потом идут на АКБ. Этот тип встречается реже, так как был выпущен лет 30 назад. Также есть модифицированные модели, которые только входят в использование. Их ключевыми элементами конструкции выступают:
  1. Два блока сопротивления;
  2. Намагничивающая катушка;
  3. Контактная группа;
  4. Металлический сердечник.
  • совмещенные или электронные со щеточным узлом. Монтируется прямо на генератор. Месторасположения реле в корпусе со щетками.

Общее у обоих – неразборные корпуса, часто они просто залиты герметиками или особым клеем. Так как они не подлежат ремонту, то цена на них низкая. Раньше был еще один тип – совмещенный с клеммами, но большого распространения он не получил, поэтому рассказывать о них не стоит.

Старый и новый реле-регуляторы

Внешние признаки поломки

Признаками неисправного реле могут выступать:

  • перезарядка АКБ (не хватает выделяемого заряда или выкипает электролит);
  • яркость свечения фар (меняется во время поломки, когда на оборотах вала 2 тыс./мин. Уровень напряжения выше нормы);
  • запах гари внутри в салона.

Почему ломается

Нынешние реле гораздо долговечнее предшественников, но ничто не застраховано от сбоев. Способствовать этому могут, такие факторы как:

  • короткое замыкание;
  • проникание влаги (может случиться во врем мытья автомобиля);
  • механические повреждения;
  • качество самого изделия (покупка устройства неизвестных производителей не гарантирует долгий срок службы).

Когда реле сломалось и происходит перезаряд, то нужно провести диагностику неполадки. Есть два способа проверки регулятора напряжения генератора – не снятого с машины или снятого. Рассмотрим оба варианта.

Проверка напряжения не снимая реле-регулятор

Как проверить реле-регулятора не снимая с машины?

Выявить «нехватку заряда» или «перезаряд» АКБ просто. При нехватке – машина не запустится, или же после вставления ключа мотор медленно начнет крутиться, иногда это сопровождается затуханием лампочек. При перезаряде – те же самые признаки, только причина будет крыться в закипании электролита.

Понять это можно по его количеству в банках или белому налету на самом АКБ и вокруг него. Но следует убедиться точно, протестировав бортовой ток с помощью мультиметра, которым нужно измерить напряжение на клеммах батареи во время рабочего двигателя. Подметим, что нормальным напряжением может быть параметр – 12,7В, но если он ниже, например – 12В, то имеются неполадки.

Очень часто виновником проблем могут быть сами клеммы, так как способны окисляться, поэтому перед проверкой необходимо убрать имеющиеся налеты и закиси на клеммах и контактах.

  1. Запустить двигатель и прогреть несколько минут.
  2. Подсоединить щупы мультиметра к клеммам батареи, соблюдая полярность. Выставить значение на устройстве в 20 Вольт.
  3. Смотрим напряжение при включенном ближнем свете, в это время все остальные электропотребители должны быть отключены. Обороты вала должны быть в значениях — 1,5–2,5 тыс. об/мин. Если напряжение в пределах 13,5–14,8В, это нормально, а если превышает, то реле негодное. В том случае, когда входящий ток меньше 13,5В, то возможно, причина сбоя либо в генераторе, либо в проводке.
  4. Теперь поднимаем нагрузку и оцениваем при увеличенных оборотах до 2000–2500 тыс. об/мин. Для этого запускаем дальний свет, печку, стеклоочистители. Напряжение не должно быть меньше 13,5В и больше 14,8В.

Как проверить регулятор напряжения генератора мультиметром мы рассказали, теперь приступаем к проверке совмещенной схемы реле-регулятора вместе со щеточным узлом, так как они наиболее популярны.

Тестирование снятого регулятора (со схемой)

Электронное реле чаще всего крепится на поверхности генератора рядом с валом генератора, по которому двигаются щетки, в районе контактных колец якоря генератора. Весь совмещенный узел закрыт пластиковой крышкой. Снимается она отверткой форма, которой может быть либо крестовидной, либо шестигранник.

Этапы проведения работ:

  1. Откручиваем два болта крепления и снимаем крышку.
  2. Достаем щеточный узел.
  3. Чистим его от графитовой пыли.
  4. Собираем схему с использованием блока питания, зарядкой или вольтметром. Находим простую лампу на 12В от машины, можно с «габаритов» и провода, чтобы соединить всю схему в одно целое. Используем АКБ, если зарядное без него не работает. Уже от него провод присоединяем к регулятору, а к щеткам подключаем лампу при помощи «крокодильчиков». Когда все подключено правильно лампа начнет светиться, потому что щеточный узел служит проводником электричества от вала.
  5. Поднимаем напряжение на зарядке до 14,5В свет должен потухнуть, так как такое напряжение, как «отсечка» дальнейшего повышения напряжения. Снизив напряжение на зарядном устройстве, лампа должна вновь загореться. Если напряжение поднялось до 15–16В, а лампа горит, значит, реле негодно.

Схема проверки реле-регулятора

По тому же принципу можно проверить отдельный тип регулятора нового образца. Для этого необходимо отсоединить его от кузова или крышки генератора и прикрепить к схеме. Проверку осуществлять таким же образом. Что касается старого типа реле-регулятора, установленного на копейках, то проверять его нужно немного по-другому. Их маркировка – «67» и «15».

Первый контакт «67» — является минусом, а «15» — плюсом. В остальном принцип тот же.

В этой статье мы побеседуем о том, как проверить генератор на работоспособность, не прибегая к помощи профессионалов. Но до этого давайте разберемся в симптомах его вероятных дефектов.

Основные признаки неисправности генератора

О том, что генератор вышел из строя, либо появились проблемы в его работе, подскажут последующие признаки:

  • неизменное горение сигнальной лампы в виде красноватого аккума на приборной панели, что свидетельствует о том, что генератор не дает зарядки, либо производит ток недостаточной величины;
  • повсевременно разряжающийся аккумулятор;
  • перебои в работе электрического оборудования (узлы освещения и сигнализации, мультимедиа, отопления и вентиляции) при работающем движке;
  • возникновение в салоне (моторном отделе) соответствующего подгоревшего аромата;
  • лишний нагрев статора генератора;
  • рокот (шелест, свист) генератора.

Возникновение схожих признаков суровый повод для того, чтоб провести диагностику. Для этого совершенно не непременно обращаться на станцию техобслуживания, потому что проверить генератор на работоспособность полностью может быть и своими силами, в особенности если вы имеете хоть мельчайшие способности воззвания с авто тестером. Но поначалу побеседуем об главных поломках.

Читайте также:  Как из маршрутки сделать грузовую Газель

Главные неисправности

Генератор может иметь неисправности как механического, так и электронного нрава. К ним относятся:

  • выход из строя регулятора напряжения;
  • неисправность диодного моста (выпрямительного блока);
  • замыкание обмотки возбуждения ротора;
  • замыкание обмоток статора;
  • износ щеток;
  • износ подшипников.

Читайте

Дальше мы побеседуем о том, как проверить генератор на работоспособность без помощи других, исходя из присутствующих симптомов и вероятных дефектов.

Проверка регулятора напряжения

Регулятор предназначен для стабилизации вырабатываемого напряжения перед подачей на бортовую цепь автомобиля, в том числе и на аккумулятор для его подзарядки. Найти его исправность без помощи других можно не по другому как проверить зарядку генератора, точнее, величину напряжения, подаваемого ним на клеммы АКБ. Зависимо от марки и модели машины оно может составлять от 13,5 до 15,5 В. Потому до того, как проверить работу генератора на предмет исправности регулятора, нужно точно выяснить, какой вольтаж он должен выдавать. Эту информацию можно почерпнуть из управления по эксплуатации автомобиля.

Как проверить генератор мультиметром? Для этого переключите прибор в режим вольтметра и, соблюдая полярность, подсоедините его щупы к клеммам аккумулятора при неработающем двигателе. Нормальным считается напряжение в пределах 12-12,8 В. Далее заведите мотор и повторите процедуру. Напряжение на клеммах аккумулятора должно вырасти до 13,5-15,5 В. Только в этом случае регулятор можно считать работоспособным. Увеличение или уменьшения величины напряжения, наоборот, говорит о том, что он неисправен.

Как» прозвонить щетки генератора ВАЗ 2107 ВАЗ 2106

Как прозвонить щетки генератора ВАЗ 2107 ВАЗ 2106.

Проверка щеток на сопротивление

Проверка щеток на сопротивление для получение зарядки у кого она отсутствует, щетки можно замерять любые.

Как проверить диодный мост генератора, не снимая его с автомобиля

Диодный мост выполняет роль своеобразного выпрямителя, преобразуя переменный ток, вырабатываемый генератором, в постоянный. Обычно он состоит из шести полупроводниковых диодов, причем три из них являются положительными, три других отрицательными, т. е. первые пропускают ток в одном направлении, вторые в другом. Проверка выпрямителя может осуществляться как при снятом генераторе, так и без его демонтажа. Рассмотрим оба варианта.

Перед тем как проверить диодный мост генератора, не снимая его, необходимо отсоединить от него и от регулятора напряжения все провода, предварительно отключив клемму массы от аккумулятора. Для начала проверим выпрямитель на короткое замыкание. Включаем мультиметр в режиме омметра, присоединяем положительный (красный) щуп к выводу 30 генератора (плюсовой контакт моста), а отрицательный к корпусу генератора. У исправного выпрямителя показания прибора будут стремиться к бесконечности. Если же сопротивление составляет несколько Ом, выпрямитель неисправен.

Теперь поговорим о том, как проверить диодный мост генератора на наличие пробоя. Начнем с положительных диодов. Опять подключаем положительный щуп к соответствующему контакту моста (вывод 30), а отрицательный — к болтам (скобам) крепления выпрямителя. Сопротивление при этом должно также стремиться к бесконечности. В ином случае один или несколько диодов пробиты.

Переходим к отрицательным полупроводникам. Красный щуп тестера присоединяем к болтам крепления выпрямителя, черный к корпусу генератора. Стремящееся к бесконечности сопротивление верный знак того, что диоды целые.

Диагностика стартера автомобиля — сложная процедура, требующая наличия оборудования, знаний и опыта. Качественная диагностика подразумевает полную разборку стартера и тщательную проверку отдельных узлов и деталей опытными мастерами на профессиональном диагностическом оборудовании.

Как мы проводим диагностику стартера.

Для того чтобы провести визуальный осмотр каждой детали стартера и провести ее диагностику мы полностью разбираем агрегат.

Перед разборкой в редких случаях ставим на стенд, и только стартера которые до этого мы делали. Вопрос в том что на стенде стоит сетевой источник питания где пусковой ток примерно 800 Ампер, и если стартер где-либо замкнут и это можно вылечить, то после такого запуска он просто сгорит.

Осмотр стартера на предмет механических повреждений.

Первоначально проводится осмотр агрегата на предмет различных механических повреждений (сколов, трещин на корпусе, повреждений силовых болтов втягивающего реле).

Далее идет полная разборка агрегата на составные части для диагностики.

Проверка якоря стартера.

Якорь стартера осматривается на предмет механических или электрических повреждений. При большом износе втулок стартера (подшипников стартера) — якорь гуляет и может цепляться за обмотку статора. При этом получаются задиры и пробой изоляции обмоток статора.

Так же когда изнашиваются щетки, и пропадает плотный контакт между коллектором и щеткой, происходит образование электрической дуги, и выгорание, оплавление коллектора якоря. Так же при долгой работе стартера, или если не исправен замок зажигания, якорь крутиться,очень сильно нагревается, в следствии чего вытекает изолирующий лак. Визуально все хорошо, а по факту межвитковое замыкание или пробой изоляции.

Далее, если визуально состояние якоря не вызвало сомнений в его исправности, производится проверка на мегаомметре на сопротивление изоляции обмотки.

В заключение, якорь проверяется на межвитковое замыкание обмоток.

Проверка щеточного узла стартера.

Щеточный узел осматривается на предмет механического или электрического разрушения. Когда разваливается коллектор якоря, узел может просто заломать, скрутить без явного воздействия тока, а может быть вариант когда водитель крутит до победного, при этом коллектор, узел и щетки очень сильно нагреваются и начинают разрушаться, образуя нагары, прогары, разщепление графита щеток на слои.

Далее если узел визуально нормальный, его проверяют на мегаомметре на сопротивление изоляции.

Далее необходимо определить степень износа щеток путем визуального осмотра.

Проверка статора стартера.

Если статор на основе постоянных магнитов, то он осматривается на предмет трещин, сколов, отклеивания магнитов, и наличие каких либо металлических частей стартера, в виде примагниченных частиц.

Если статор на основе класической обмотки, то осматривается на предмет механических повреждений, оплавлений, прогаров, ржавчины, распайки. Далее проверяется на мегаомметре на сопротивление изоляции обмоток.

В мощных, больших статорах, как правило с грузовой техники, обязательно вскрывается часть изоляционного покрытия для осмотра и проверки межвитковой изоляции. Когда используют «пускачи», «тарзаны» то сила пускового тока такая, что внешне обмотка выглядит прекрасно и даже на корпус не пробивает, а внутри просто каша, провод просто сплавляется.

Проверка втягивающего реле стартера.

Визуальный осмотр на предмет механических повреждений корпуса, повреждение силовых болтов, осмотр пусковой клеммы на предмет обрыва и закисания.

Осмотр целостности задней изоляционной крышки.

Если все хорошо, то реле запускается путем подачи рабочего напряжения, проверяется работа втягивающей обмотки, удерживающей обмотки и замеряется потеря напряжения на контактах.

В реле где есть возможность снять изоляционную крышку, она снимается и контакты осматриваются на предмет образования нагаров и износа.

Проверка редуктор стартера.

Осмотр на предмет механических повреждений (срывает направляющие шлицы бендикса, лопается вал редуктора. Разваливаются планетарки, звездочки редуктора).

Проверка бендикса.

Осмотр зубчатки и направляющих шлицов, на предмет сколов и зализываний.

Проверка бендикса на срыв. Эта операция делается когда стартер уже полностью собран. Агрегат ставиться на стенд, очень крепко прикручивается. К бендиксу подводят специальную приспособу, которая мертво держит зубчатку и производится запуск. Стенд измеряет силу момента с какой давит бендикс , ну и если бендикс слабый его просто напросто срывает.

Проверка передней и задней крышек стартера.

Проверяются втулки или подшипники на предмет износа и люфта. Смотрится посадочное место под втулку или подшипник на голове (она же купол или передняя крышка) стартера.

Производится проверка посадочных мест под втулку или подшипник задней крышки стартера.

Производится осмотр крепежных отверстий, поскольку их тоже разбивает от вибрации или недостаточной затяжки болтов.

Читайте также:  Газель бизнес распиновка мус

Цены на диагностику стартера.

Виды работ Стоимость Примечание
Диагностика стартера с полной разборкой 500 руб. при согласии на ремонт диагностика – бесплатно
Технологическая мойка стартера от 200 руб. при необходимости

По результатам диагностики мы предоставим вам техническое заключение а так же калькуляцию стоимости запчастей и ремонта стартера.

В случае если ремонт не возможен или не целесообразен, мы можем предложить приобрести новый стартер.

Свяжитесь с нами прямо сейчас, любым удобным для вас способом или закажите обратный звонок.
Мы обязательно Вам поможем!

Ремонт и продажа стартеров, генераторов и комплектующих к ним для легковых автомобилей, грузовиков, автобусов, автокранов, строительной, лесозаготовительной и другой спецтехники в Санкт-Петербурге.

Источник: automotogid.ru

Как мультиметром проверить генератор

Генераторы используются во многих областях, как автономные источники электрической энергии. Особенно широкое распространение генераторы получили в автомобилях. От них же заряжается и аккумуляторная батарея. Поэтому, при возникновении каких-либо проблем в системе электрооборудования, одним из основных вопросов становится, как проверить генератор мультиметром.

Наиболее оптимальным вариантом будет обращение на СТО, для проведения полной диагностики. Однако это не всегда возможно, да и автомобиль может оказаться не на ходу. Единственным выходом из создавшейся ситуации будет самостоятельная проверка всех систем автомобиля, в том числе и генератора.

Как проверить диодный мост генератора мультиметром

Как мультиметром проверить генератор

Диодный мост в генераторе является своеобразным выпрямителем, с помощью которого переменный ток, вырабатываемый генератором, преобразуется в постоянный. В него входят полупроводниковые диоды в количестве 6 штук, 3 из них – с положительным значением, а 3 – с отрицательным. Каждая из этих групп пропускает ток только в одном, строго определенном направлении.

Переменный ток используется тогда, когда его нужно передать на дальнее расстояние. Для электроприборов, установленных в автомобиле, требуется постоянный ток, в том числе и для зарядки аккумулятора. Поскольку генератор способен вырабатывать лишь переменный ток, то для преобразования в постоянный ток как раз и нужен диодный мост.

В конструкцию входят две металлические пластины, проводящие электрический ток. На их плоскости в порядке очередности устанавливаются диоды. Переменное напряжение, выдаваемое генератором, изменяет направление, в котором движутся электроны.

Для того чтобы получить постоянное напряжение, требуется перенаправить их движение в так называемую неправильную сторону, в результате дальнейшей работы фаз будет создаваться постоянный ток. В данной схеме аккумуляторная батарея служит своеобразным конденсатором, который успешно гасит колебания напряжения. При необходимости следует проверить генератор с помощью мультиметра.

Как мультиметром проверить генератор

Довольно часто происходит выход из строя диодного моста. Подобная ситуация возникает при несоблюдении полярности аккумулятора, или замыкании электрической цепи в самом генераторе. Любые неисправности диодного моста отрицательно влияют на всю бортовую сеть. Если произошел обрыв одного из диодов или диод оказался пробитым, в этом случае в стабильном пульсирующем напряжении на выходе генератора появляются провалы, поскольку неисправный диод прекращает подачу напряжения в бортовую сеть.

Определенную компенсацию провалов берет на себя аккумулятор за счет собственных ресурсов, однако величина общего напряжения сети все равно снижается. Помимо нарушения стабильности, провалы приводят к электромагнитным помехам, отрицательно влияющим на звуковоспроизводящее оборудование. При большом количестве таких нарушений скорее всего потребуется обязательная проверка диодного моста. С этой целью придется проверить генератор на работоспособность мультиметром, предварительно сняв его с двигателя. Диодный мост отсоединяется и прозванивается тестером.

Во время разборки желательно использовать руководство по эксплуатации, поскольку на разных машинах эта операция может отличаться. На одних моделях крепление моста осуществляется болтами, а в других он просто припаивается. На диодный мост и генератор наносятся метки, чтобы избежать путаницы при последующей сборке.

  • Мультиметр необходимо перевести в режим измерения сопротивления и установить звуковую индикацию.
  • Далее щупы измерительного устройства подключаются к каждому выводу диода. Отрицательный вывод – «минус» соединяется с центральной стальной или алюминиевой пластиной, а положительный вывод соединяется с металлической жилой, выполненной в виде луженого оголенного провода, диаметр которого должен быть не менее 1 мм.
  • Чтобы проверить каждый диод, нужно вначале одним щупом коснуться жилы или центральной пластины, а другим щупом – противоположного вывода диода. После этого щупы необходимо поменять местами.
  • При исправности диода, мультиметр будет выдавать звуковые сигналы только когда щупы находятся в определенном положении. Если же тестер пищит при всех вариантах подключения, это указывает на то, что диод пробит. Если звуковые сигналы вообще отсутствуют, значит имеет место обрыв диода. Звуковые сигналы должны издаваться прибором, когда проверяется только одна сторона моста.

Аккумуляторные батареи для автомобилей

Существует еще один метод проверки генератора мультиметром. В этом случае используется сопротивление – основная физическая величина. Для проведения измерений таким способом, переключатель нужно установить на отметку 1кОм. Касания щупами осуществляются как и в предыдущем варианте.

При проверке одного направления прибор должен выдавать результат 500-800 Ом, а при проверке другого – бесконечность. В этом случае все диоды моста находятся в рабочем состоянии.

Как проверить регулятор напряжения генератора мультиметром

Для того чтобы обеспечить нормальную работу лампочек, стеклоподъемников, стеклоочистителей и другого электрооборудования, а также зарядку аккумулятора, нужно поддерживать значение постоянного тока на уровне 13,5-14,5 вольт. Если этот показатель будет меньше, то не зарядится батарея, а если он превысит этот уровень – бортовые электроприборы выйдут из строя. Высокое напряжение наносит определенный вред и аккумулятору, сокращая срок эксплуатации из-за перезарядки.

Как мультиметром проверить генератор

Поэтому для преобразования тока, вырабатываемого генератором, существует специальное устройство – реле-регулятор напряжения. С его помощью бортовая сеть обеспечивается током, у которого поддерживаются требуемые параметры, независимо от оборотов коленчатого вала. Нередко возникают ситуации, когда возникает необходимость проверить напряжение генератора мультиметром.

Современные реле являются электронными, а их конструкция – неразборная. В случае выхода их из строя, они не подлежать регулировкам или ремонту, а требуют полной замены. Это считается единственным недостатком этих устройств, поскольку в остальном реле имеют массу достоинств: компактность, долговечность, высокая точность параметров тока.

Когда же регулятор напряжения можно считать неисправным?

  1. Фары меняют яркость свечения, в зависимости от оборотов двигателя.
  2. Наблюдается недостаточный заряд аккумулятора или, наоборот, его перезарядка, сопровождающаяся выкипанием электролита.
  3. В салоне автомобиля может ощущаться горелый запах. Поломка регулятора может произойти из-за попадания влаги, различных механических повреждений, короткого замыкания и других нестандартных кратковременных электрических воздействий.
  4. Иногда регулятор бывает изначально некачественным, если это сомнительная продукция от неизвестных производителей.

Турбокомпрессор устройство и принцип действия

Существуют разные методы, как проверить реле-регулятор генератора мультиметром и установить его работоспособность. Наиболее простым считается проверка мультиметром, без демонтажа устройства. С этой целью выполняется измерение напряжения, поступающего в аккумулятор для его зарядки. Для такой проверки потребуется помощник, регулирующий обороты двигателя педалью акселератора.

Процедура проверки проходит в несколько этапов:

  • Двигатель автомобиля запускается и прогревается в течение 5-ти минут.
  • Открыть капот во время работы двигателя и соединить контакты мультиметра с клеммами батареи. Подключение нужно выполнять с соблюдением полярности, а переключатель выставляется на отметку 20 В.
  • Оценка зарядного напряжения, поступающего от генератора, выполняется при определенных условиях. Необходимо проверить сколько выдает генератор мультиметром. Ближний свет должен быть включен, а все остальные потребители – выключены. Коленчатый вал вращается со скоростью от 1,5 до 2,5 тыс. об/мин. Если напряжение составляет более 14,8 вольт, в этом случае регулятор считается неисправным и подлежит замене. При напряжении ниже 13,5 В причиной неисправности может быть не только реле. Неисправность может заключаться в проводке или самом генераторе.
  • Более точные результаты получаются путем оценки интенсивности тока, поступающего при нагрузке. Для этого потребуется включение дальнего света, вентилятора печки, стеклоочистителя и других потребителей. В такой ситуации величина зарядного тока не должна быть ниже отметки 13,5 вольт. Если показатель все-таки меньше этого значения, то при включении всего электрооборудования, аккумулятор не будет получать нормальную зарядку.
Читайте также:  Установка двигателя Митсубиси на Газель

Как мультиметром проверить генератор

Более полноценная проверка выполняется на снятом реле-регуляторе. Обычно электронное устройство стоит поверх генератора, закрытое пластиковой крышкой. В некоторых случаях регулятор может образовывать единый блок со щетками. Для проверки кроме мультиметра нужно приготовить контрольную лампу на 12 В, мощностью не выше 3 ватт и регулируемый источник тока. Эти методы подходят и для того, чтобы проверить интегралку генератора мультиметром, то есть интегральный регулятор напряжения.

Провода от источника тока подключаются следующим образом: «минус» соединяется с массой регулятора, а «плюс» — с клеммой, промаркированной символом «В». Контрольная лампа соединяется через проводники с графитовыми щетками без соблюдения полярности. Вначале на реле-регулятор нужно подать напряжение от 13 до 13,5В, при котором лампочка будет гореть. Если этого не произошло, значит регулирующее устройство неисправно.

Далее лампочка остается в горящем состоянии, а входящее напряжение постепенно увеличивается. При исправном реле лампочка погаснет, когда напряжение достигнет 14,2-14,5 В. Если же в случае дальнейшего повышения напряжения контрольная лампочка продолжает гореть, значит в реле имеется пробой и оно неисправно. О неисправности свидетельствует и тот факт, когда при напряжении ниже 4 В лампочка гаснет. Такой ток будет явно недостаточным, чтобы обеспечить питанием все электроприборы и качественно зарядить аккумуляторную батарею.

Схема реле-регулятора напряжения

Как проверить ротор генератора мультиметром

Неисправный ротор автомобильного генератора прежде всего вызывает исчезновение зарядного тока и разрядку аккумулятора. На это указывает лампочка разрядки батареи, расположенная на щитке приборов. Положение стрелки вольтметра находится возле красной зоны или в самой зоне. В связи с этим возникает необходимость проверить якорь генератора мультиметром.

Как мультиметром проверить генератор

При проверке напряжения мультиметром при работающем двигателе, его показатели на выводах батареи будут меньше, чем необходимые 13,6 вольт. С целью получения более точных результатов, рекомендуется заранее проверить зарядку аккумулятора от генератора мультиметром.

Основными неисправностями ротора считаются короткое замыкание обмоток и разрыв выводов между обмоткой возбуждения и контактными кольцами. Для проверки не обязательно снимать генератор с двигателя и вынимать из него ротор. Достаточно снять реле-регулятор напряжения и через образовавшееся окно выполнить все необходимые действия.

Как мультиметром проверить генератор

Для того чтобы проверить наличие замыкания на массу обмоток возбуждения ротора, нужно установить мультиметр в режим омметра и прижать поочередно плюсовой щуп к контактным кольцам. Минусовой щуп прижимается к массе – корпусу генератора. Если показатель сопротивления стремится к бесконечности, значит ротор исправен и замыкание на массу отсутствует.

После этого следует проверить обмотку генератора мультиметром на обрыв. Мультиметр также выставляется в режим омметра, плюсовой щуп прикладывается к одному контактному кольцу, а минусовой – к другому. Показатель сопротивления от 5 до 10 Ом свидетельствует об исправности обмотки возбуждения. В большинстве случаев неисправный ротор подлежит замене.

Однако не все элементы могут быть проверены путем тестирования. Например, проверить щетки генератора мультиметром не представляется возможным. Данная процедура предполагает визуальную диагностику, после того как будет произведено снятие щеточного аппарата. При необходимости может быть снят и регулятор напряжения. Как правило у щеток наблюдается равномерный износ.

В нормальном состоянии длина щеток – 8-10 мм. Если же этот показатель менее 4,5 мм, то щетки подлежат обязательной замене. Одновременно вычищается угольная пыль, образовавшаяся в результате трения щеток о роторные кольца.

При выполнении диагностики генератора, неисправность ротора допускается в последнюю очередь. Прежде всего проверяются другие элементы, которые с большей вероятностью могут стать причиной нарушений работы устройства. Низкое напряжение, горящая лампочка на панели приборов и другие симптомы могут случиться в случае выхода из строя диодного моста или реле-регулятора. Сначала проверяются они, а уже потом и сам ротор.

Мультиметр: назначение, виды, обозначение, маркировка, что можно измерить мультиметром

Проверка светодиода мультиметром (тестером) на исправность

Топ лучших мультиметров

Как проверить электродвигатель мультиметром: проверка ротора и статора на межвитковое замыкание, прозвонка асинхронного и трехфазного двигателя

Как проверить емкость и силу тока аккумулятора мультиметром

Как проверить электродвигатель: этапы проверки и выяснение неисправностей

Источник: electric-220.ru

Как проверить и заменить самостоятельно щетки генератора?


Многие детали автомобиля неоднократно нужно менять в процессе эксплуатации. Это касается также и щеток генератора, которые являются ключевым звеном в перенаправлении тока в автомобиле . Поэтому знание того, как провести замену щеток генератора важно для каждого владельца транспортного средства.

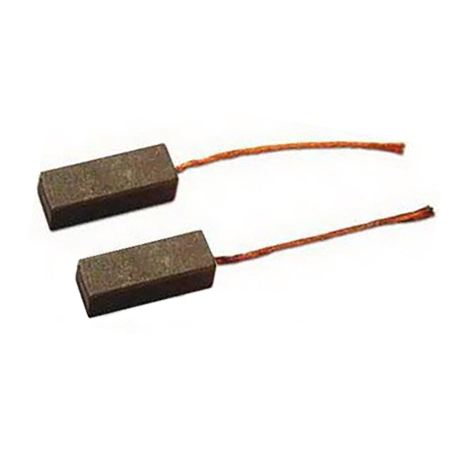

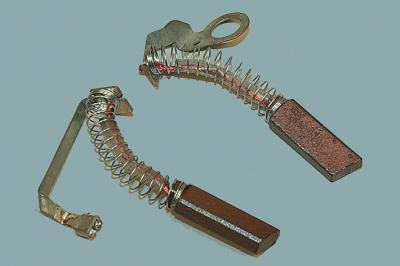

Щетки генератора – деталь, которая отвечает за отвод и подвод электричества через прямое взаимодействие с ротором. Щетка такого рода используется часто в грузовых машинах, в двигателях городского транспорта, в станках и в ряде других механизмов, работа которых основывается на использовании электродвигателя . Графитовые электрощетки, не зависимо от того, какое у механизма предназначение, всегда исполняют свою функцию одинаково. Необходимо следить за тем, насколько они выступают из своего «гнезда». Если щетка выступает меньше, чем на пять миллиметров, то это значит, что пришла пора ее сменить.

Угольный тип разделяют на большое количество моделей, которые разнятся между собой по предназначению и конфигурации. Выбор таких графитовых деталей зависит от принципа, по которому работает электродвигатель. В большом количестве генераторов используются щетки со стандартным набором характеристик, но у них весьма скромный, по-моему мнению, объем прочности и надежности. Их приходится часто менять, то есть они быстро снашиваются и перестают выполнять свои функции, а от этого, в свою очередь, страдает генератор.


В некоторых случаях водители предпочитают выбирать самые прочные, либо те, которые пропитывают особым составом, защищающим их от быстрого разрушения. Например, часто используют электродвигатели с высокими оборотами, для которых покупают адаптированные для работы в особых условиях графитовые элементы.

Диагностика износа и замена

Одна из самых распространенных причин неправильной работы генератора – неисправность щеток и регулятора напряжения, точнее, их выход из строя. Основная функция первых – снимать напряжение с генераторного коллектора, а также дальнейшая подача тока для проведения зарядки аккумулятора и питание автомобильных электрических цепей.

Поэтому, если необходима их замена, то следует ее провести как можно скоре е. Щетки обладают рядом характеристик. Одна из них – использованный при изготовлении материал, еще одна – тип и размеры. Зависимо от предназначения и структуры на современном рынке существует весьма широкий выбор моделей. Щетки нужно выбирать, учитывая принципы работы двигателя.

Лучший результат удастся получить, выбрав модели, наделенные повышенной прочностью и пропитанные особым раствором, защищающим их от всякого разрушения.Тем не менее, это расходный материал, который со временем изнашивается. Поэтому за этими деталями нужно хорошо ухаживать и проверять их состояние как минимум каждые 4 года.


Знание того, как поменять щетки на генераторе, на практике реализуется в нескольких этапах. Прежде всего – обесточивание генератора. Для этого нужно отключить минусовый кабель от аккумуляторной батареи, затем снять регулятор напряжения. Не менее важно то, насколько они выступают. В случае если размер этого показателя ниже половины сантиметра, их нужно как можно скорее сменить.

Как же их поменять? Очень просто. Гнездо держателя нужно продуть и протереть, после данные детали отсоединить. Затем следует очищение контактов, проверка пружины, полировка контактного кольца. Последнюю процедуру не обязательной, но лучше перестраховаться. Не менее важно знать, как проверить щетки генератора. Уровень их износа можно определить на вид.

Также то, насколько они выступают, может сказать о многом. На этом подготовительные работы заканчиваются. Переход к самой замене. Прежде всего, надо припаять провода к новым деталям. Важно при этом проверять свободность движения на самом их держателе. Затем аккуратно их устанавливаем, не забывая о регуляторе напряжения и заземлении.

Помните, что каждый автомобиль обладает своими особенностями, поэтому замена щеток генератора не является одинаковой для каждой модели.

Источник: www.megway.ru

Рейтинг
Загрузка ...
